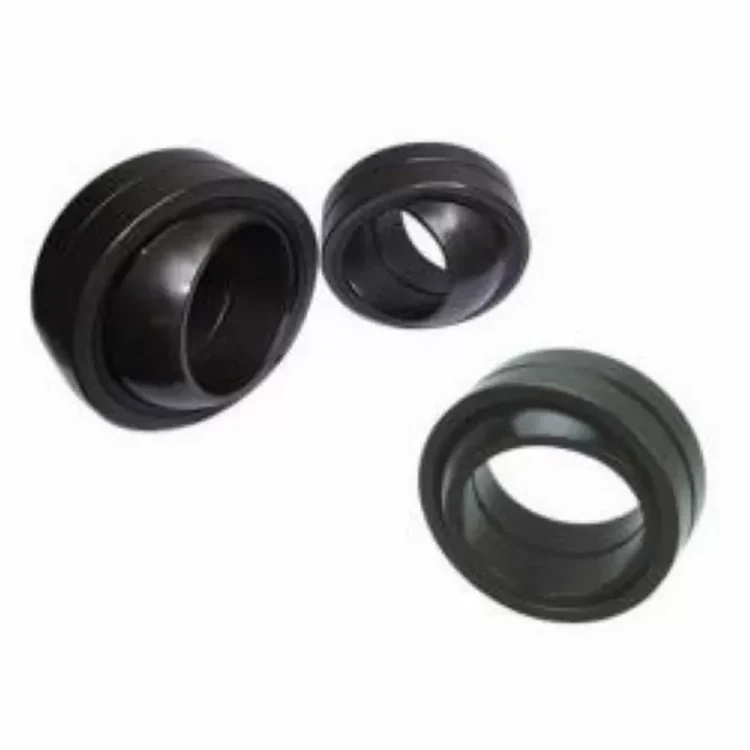

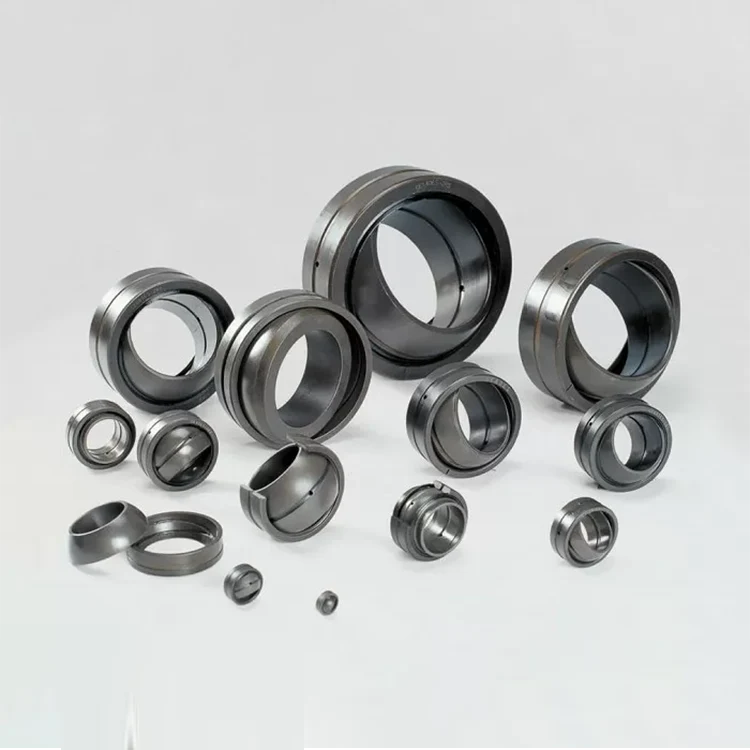

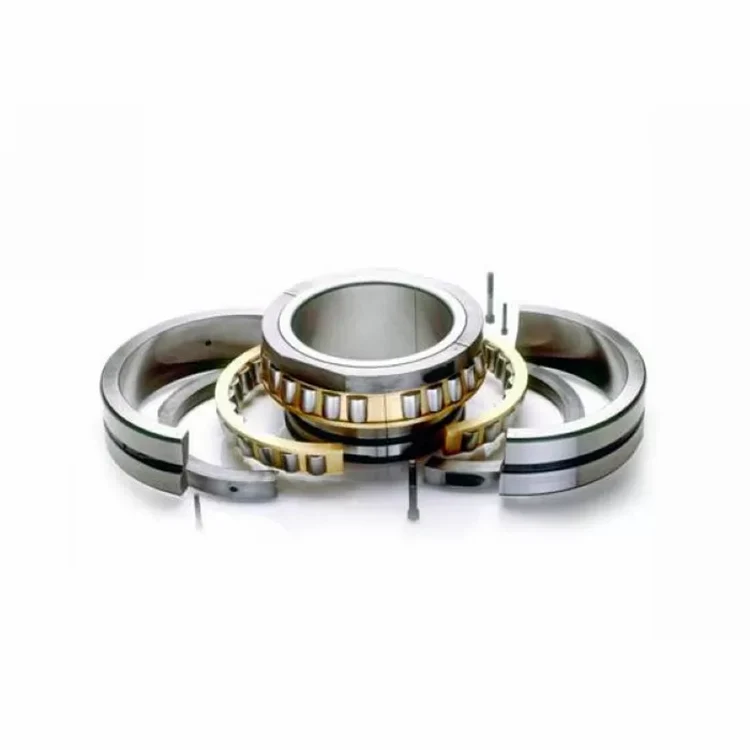

Stahl-Gelenklager mit radialem Schrägkontaktschub

Sie sind herzlich willkommen, in unsere Fabrik zu kommen, um die neuesten, preisgünstigen und qualitativ hochwertigen Stahl-Gelenklager mit radialem Winkelkontaktschub zu kaufen. Top Bearings freut sich auf die Zusammenarbeit mit Ihnen.

Produktparameter

Ringmaterial:	Chromstahl-GCr15, Kohlenstoffstahl-GCR11, Edelstahl-440C, 304 316	Typen:	Radial-, Schräg-, Axial-Gelenklager
Käfigmaterial:	Stahl, Messing, Nylon	Präzision:	P0, P6, P5, P4 ABEC-1, ABEC-3, ABEC-5 usw.
Spielraum:	C0, C1, C2, C3, C4, C5	Dienstleistungen:	OEM-, ODM- und OBM-Dienste
Markieren:	Radial-Gelenklager, Schräg-Gelenklager



Ein sphärisches Gleitlager ist ein Lager, das eine Winkeldrehung um einen zentralen Punkt in zwei orthogonalen Richtungen ermöglicht (normalerweise innerhalb einer festgelegten Winkelgrenze basierend auf der Lagergeometrie). Typischerweise tragen diese Lager eine rotierende Welle in der [Bohrung] des Innenrings, die sich nicht nur drehend, sondern auch in einem Winkel bewegen muss.

Gelenklager werden in unzähligen Anwendungen überall dort eingesetzt, wo eine Rotationsbewegung die Ausrichtung ihrer Rotationsachse verändern muss. Ein gutes Beispiel sind die Antriebsachslager einer Fahrzeug-Querlenker- (oder A-Arm-)Aufhängung. Die Mechanik der Aufhängung ermöglicht eine Auf- und Abbewegung der Achse (und eine Drehung des Rads zum Lenken des Fahrzeugs), und die Achslager müssen eine Änderung der Drehachse der Achse ohne Blockierung ermöglichen. Während in der Praxis hier keine sphärischen Lager verwendet werden, handelt es sich um ein einfaches Konzept, das eine mögliche Anwendung eines sphärischen Lagers veranschaulicht. Tatsächlich werden sphärische Lager in kleineren Teilkomponenten dieser Art von Aufhängung verwendet, beispielsweise in bestimmten Arten von Gleichlaufgelenken.

Gelenklager werden in Autoaufhängungen, Motoren, Antriebswellen, Schwermaschinen, Nähmaschinen, Robotik und vielen anderen Anwendungen eingesetzt.



Innenringd mmâ³dmpâ³dmp*(GE...LO)vdpvdmpVdp* (GE...LO)Vdmp* (GE...LO)â³Bsâ³Bs*overincl.maxminmaxminmaxmaxmaxmaxmaxminmaxmin-180-81808618140-1200-18018300 -1021010821160-1200-21030500-1225012925190-1200-250520800-15300151130220-1500-300801200-20350201535260-2000-3501201800-25400251940300-2500-4001802500-30460302346350-3000-4602503150-35520352652390-3500-5203154000-40570403057430-4000-5704005000-45 --4534--0-450--5006300-50--5038--0-500--



D mm		â³Dmp ähm		Vdp ähm	Vdmp ähm	â³Cs ähm
über	inkl.	max	Mindest	max	max	max	Mindest
-	18	0	-8	10	6	0	-240
18	30	0	-9	12	7	0	-240
30	50	0	-11	15	8	0	-240
50	80	0	-13	17	10	0	-300
80	120	0	-15	20	11	0	-400
120	150	0	-18	24	14	0	-500
150	180	0	-25	33	19	0	-500
180	250	0	-30	40	23	0	-600
250	315	0	-35	47	26	0	-700
315	400	0	-47	53	30	0	-800
400	500	0	-45	60	34	0	-900
500	630	0	-50	67	38	0	-1000
630	800	0	-75	100	56	0	-1100
800	1000	0	-100	135	75	0	-1200

D mm		â³Dmp ähm		â³Cs ähm
über	inkl.	max	über	inkl.	max
10	18	0	-11	100	-100
18	30	0	-13	100	-100
30	50	0	-16	100	-100
50	80	0	-19	100	-100

d mm		â³dmp ähm		„Bs ähm
über	inkl.	max	Mindest	max	Mindest
-	6	12	0	0	-100
6	10	15	0	0	-100
10	18	18	0	0	-100
18	30	21	0	0	-100

D mm		â³Dmp ähm		â³Cs ähm
über	inkl.	max	über	inkl.	max
10	18	0	-11	0	-240
18	30	0	-13	0	-240
30	50	0	-16	0	-240
50	80	0	-19	0	-300

Die Symbole für Maß und Toleranz

d: Lagerbohrungsdurchmesser, nominal.

â³dmp: Abweichung des mittleren Bohrungsdurchmessers in einer Ebene.

Vdp: Variation des Bohrungsdurchmessers in einer einzelnen Radialebene.

Vdmp: mittlere Variation des Bohrungsdurchmessers.

â³Bs: Abweichung einer einzelnen Breite des Innenrings.

B: Breite des Innenrings, nominal.

D: Lageraußendurchmesser, nominal.

â³Dmp: Mittlere Abweichung des Außendurchmessers in einer Ebene.

VDp: Variation des Außendurchmessers in einer einzelnen Radialebene.

VDmp: Mittlere Abweichung des Außendurchmessers.

â³Cs: Abweichung einer einzelnen Breite des Außenrings.

C: Breite unseres Rings, nominal.

â³Ts: Tatsächliche Abweichung der Breite des Schräg-Gelenklagers.

â³Hs: Tatsächliche Höhenabweichung des Axial-Gelenklagers.

hs,â³h1s: Mittenhöhenabweichung von Gelenkköpfen oder Kugelgelenk-Gelenkköpfen.
