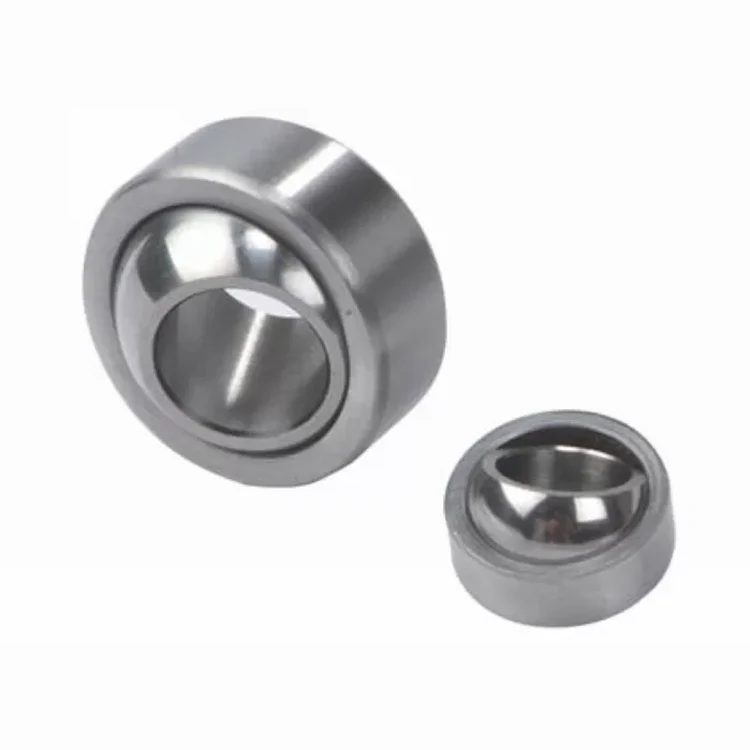

Innenring des sphärischen Gleitlagers mit einer Kugelkonvexität

Produktbeschreibung

Top Bearings ist ein professioneller Hersteller von kugelförmigen Gleitlagern mit Innenring und konvexer Kugel in China mit hoher Qualität und angemessenem Preis. Nehmen Sie gerne Kontakt mit uns auf.

Produktparameter

Ringmaterial:	Chromstahl-GCr15, Kohlenstoffstahl-GCR11, Edelstahl-440C, 304 316	Typen:	Radial-, Schräg-, Axial-Gelenklager
Käfigmaterial:	Stahl, Messing, Nylon	Präzision:	P0, P6, P5, P4 ABEC-1, ABEC-3, ABEC-5 usw.
Spielraum:	C0, C1, C2, C3, C4, C5	Dienstleistungen:	OEM-, ODM- und OBM-Dienste
Markieren:	Radial-Gelenklager, sphärisches Axiallager

Gelenklager, OEM, ODM, OBM Services Gelenklager

Gelenklager haben einen Innenring mit einer kugelförmigen, konvexen Außenfläche und einen Außenring mit einer entsprechend kugelförmigen, konkaven Innenfläche. Aufgrund ihrer Konstruktion eignen sie sich besonders für Lageranordnungen, bei denen Ausrichtungsbewegungen zwischen Welle und Gehäuse aufgenommen werden müssen oder bei denen oszillierende oder wiederkehrende Kipp- oder Schwenkbewegungen bei relativ geringen Gleitgeschwindigkeiten zugelassen werden müssen.

Antragsteller

Gelenklager werden häufig im Wasserbau, bei Werkzeugmaschinen zur Metallumformung, im Maschinenbau, in der Automatisierungsausrüstung, in Kfz-Stoßdämpfern, in Bewässerungsmaschinen und in anderen Branchen eingesetzt. Gelenklager, das Grundmodell besteht aus einer gleitenden sphärischen Kontaktfläche innen und außen Komponenten.

Je nach Struktur und Typ kann es gleichzeitig wirkende Radiallasten, Axiallasten oder radiale, axiale Gelenklasten tragen. Aufgrund der Gleitkontaktfläche des Gelenklagers ist der Neigungswinkel groß, aber auch, weil die meisten Lager eine Besonderheit haben Behandlungsverfahren wie Oberflächenphosphatierung, Zink-, Chrom- oder Außengleitflächenbeschichtung,

Katalogindex:

Wartungsbedürftig Stahl-auf-Stahl-GE ES 2RS (GE DO)

Wartungsbedürftig Stahl-auf-Stahl-GEH ES (GE FO)

Stahl-auf-Stahl, verlängerter Innenring-GEG..ES (GE LO)

Stahl-auf-Stahl, verlängerter Innenring-GEM..ES-2RS (GE..HO-2RS)

Wartungsbedürftig, Stahl-auf-Stahl-GE..-PB

Wartungspflichtig, Stahl-auf-Stahl-GEF..ES (SB..A) Wartungsfrei-GE C (GE UK),GE..UK-2RS

Wartungsfrei-GEH..C (GE..FW), GEG..ET-2RS (GE..FW-2RS)

Wartungsfrei-GE..PW, PB

Zollmaß-Wartungspflichtig, Stahl-auf-Stahl-GEZ..ES-2RS (GE..ZO) Zollmaß-Wartungsbedürftig, Stahl-auf-Stahl-GEGZ..ET-2RS

Zollmaß-Wartungsfrei -GEZ..ET-2RS

Zollgröße – kommerzielle Serie / PTFE-Auskleidungen verfügbar – COM (COMH)

Zollgröße – hohe Fehlausrichtungsserie – sphärische Lager – HIN-T (HAB-T) – Schräg-Gelenklager – GAC..S (GE..SX)

Lager		Abmessungen								Wird geladen		Gewicht (kg)


GEG6E		6	16	9	5	13	0.3	0.3	21
GEG8E		8	19	11	6	16	0.3	0.3	21
GEG10E		10	22	12	7	18	0.3	0.3	18	10	53	0.021
GEG12E		12	26	15	9	22	0.3	0.3	18	16	84	0.033
GEG15ES	GEG15ES-2RS	15	30	16	10	25	0.3	0.3	16	21	106	0.049
GEG17ES	GEG17ES-2RS	17	35	20	12	29	0.3	0.3	19	30	146	0.083
GEG20ES	GEG20ES-2RS	20	42	25	16	35.5	0.3	0.6	17	48	240	0.153
GEG25ES	GEG25ES-2RS	25	47	28	18	40.7	0.6	0.6	17	62	310	0.203
GEG30ES	GEG30ES-2RS	30	55	32	20	47	0.6	1	17	79	399	0.304
GEG35ES	GEG35ES-2RS	35	62	35	22	53	0.6	1	16	99	495	0.408
GEG40ES	GEG40ES-2RS	40	68	40	25	60	0.6	1	17	127	637	0.542
GEG45ES	GEG45ES-2RS	45	75	43	28	66	0.6	1	15	156	780	0.713
GEG50ES	GEG50ES-2RS	50	90	56	36	80	0.6	1	17	245	1220	1.14
GEG60ES	GEG60ES-2RS	60	105	63	40	92	1	1	17	313	1560	2.05
GEG70ES	GEG70ES-2RS	70	120	70	45	105	1	1	16	400	2000	3.01
GEG80ES	GEG80ES-2RS	80	130	75	50	115	1	1	14	488	2440	3.64
GEG90ES	GEG90ES-2RS	90	150	85	55	130	1	1	15	607	3030	5.22
GEG100ES	GEG100ES-2RS	100	160	85	55	140	1	1	14	654	3270	6.05
GEG110ES	GEG110ES-2RS	110	180	100	70	160	1	1	12	950	4750	9.68
GEG120ES	GEG120ES-2RS	120	210	115	70	180	1	1	16	1070	5350	14.01
GEG140ES	GEG140ES-2RS	140	230	130	80	200	1	1	16	1360	6800	19.01
GEG160ES	GEG160ES-2RS	160	260	135	80	225	1.1	1.1	16	1530	7650	20.02
GEG180ES	GEG180ES-2RS	180	290	155	100	250	1.1	1.1	14	2120	10600	32.21
GEG200ES	GEG200ES-2RS	200	320	165	100	275	1.1	1.1	15	2320	11600	45.28
GEG220ES	GEG220ES-2RS	220	340	175	100	300	1.1	1.1	16	2550	12700	51.12
GEG240ES	GEG240ES-2RS	240	370	190	110	325	1.1	1.1	15	3030	15190	65.12
GEG260ES	GEG260ES-2RS	260	400	205	120	350	1.1	1.1	15	3570	17850	82.44
GEG280ES	GEG280ES-2RS	280	430	210	120	375	1.1	1.1	15	3800	19100	97.21
