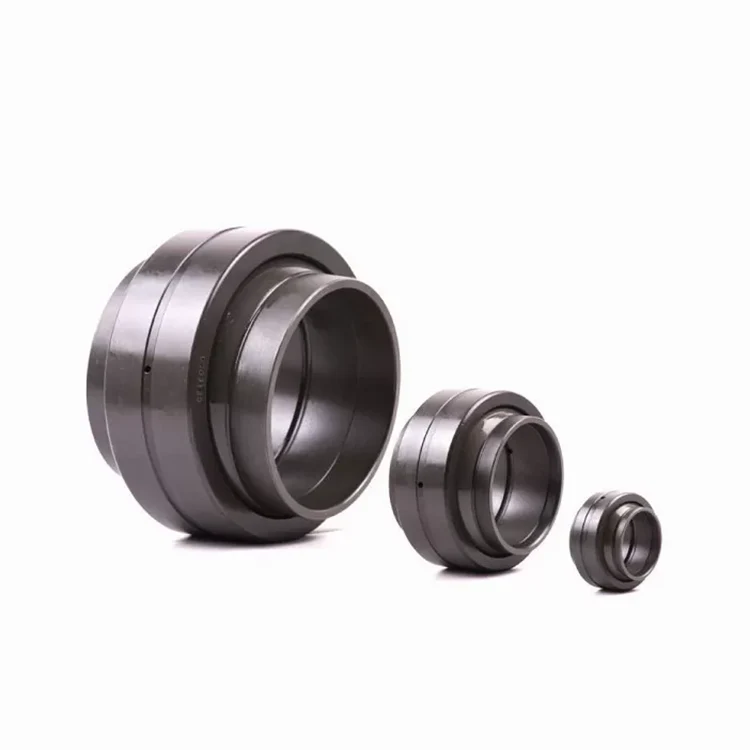

Radial-Schrägkontakt-Gelenklager, stoßfest

Top Bearings ist ein chinesischer Hersteller und Zulieferer, der hauptsächlich stoßfeste Radial-Schrägkontakt-Gelenklager mit langjähriger Erfahrung herstellt. Ich hoffe, eine Geschäftsbeziehung mit Ihnen aufzubauen.

Produktparameter

Ringmaterial:	Chromstahl-GCr15, Kohlenstoffstahl-GCR11, Edelstahl-440C, 304 316	Typen:	Radial-, Schräg-, Axial-Gelenklager
Käfigmaterial:	Stahl, Messing, Nylon	Präzision:	P0, P6, P5, P4 ABEC-1, ABEC-3, ABEC-5 usw.
Spielraum:	C0, C1, C2, C3, C4, C5	Dienstleistungen:	OEM-, ODM- und OBM-Dienste
Markieren:	Radial-Gelenklager, Schräg-Gelenklager

1. Gelenklager, auch Gelenklager genannt, werden hauptsächlich in verschiedenen Maschinen eingesetzt, die mit Drehbewegungen, Neigungsbewegungen und langsamen Schwenkbewegungen einhergehen. Man findet sie beispielsweise in Hydraulikzylindern, Schmiedepressen, Maschinenbaumaschinen, automatisierten Geräten, Autostoßdämpfern, Wasserschutzmaschinen usw.

2. Dieses Produkt zeichnet sich durch eine hohe Tragfähigkeit und Schlagfestigkeit aus. Die Behandlung erfolgt in der Regel mit einer speziellen Technik. Seine Oberfläche wurde sowohl verzinkt als auch phosphatiert. Daher bietet unser Produkt eine extrem hohe Korrosionsbeständigkeit. Die selbstschmierende Eigenschaft ermöglicht, dass die sphärische Gleitbuchse auch im Falle einer Verschiebung normal funktioniert.

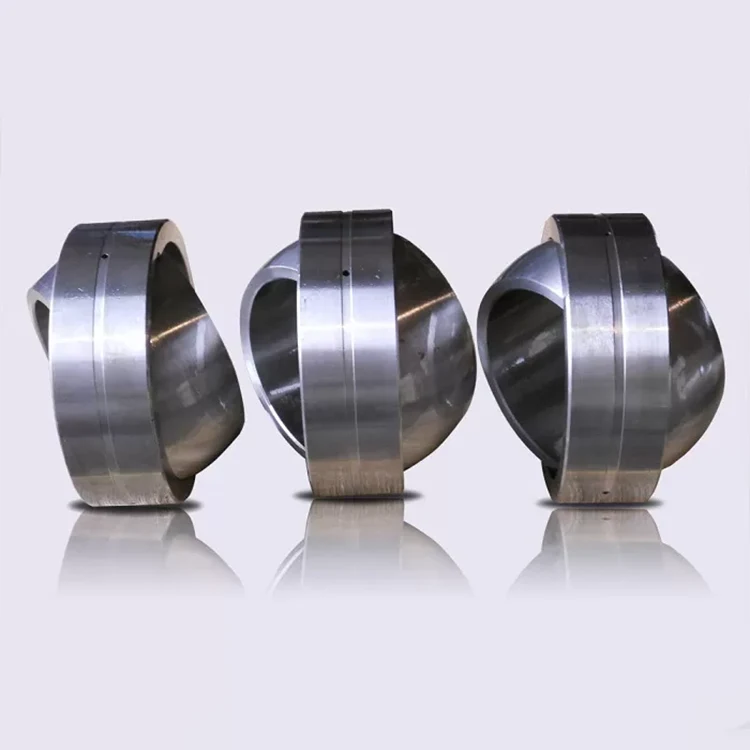

3. Das Gelenklager hat Innen- und Außenringe mit sphärischen Oberflächen. Es kann eine große Last tragen. Dieses selbstschmierende Lager ist hauptsächlich in den Radialtyp, den Schrägkontakttyp und den Stangenendtyp unterteilt. Es kann je nach Anwendung in verschiedenen Formen hergestellt werden.



Modellauswahl

NEIN.	Produktname	Bohrungsdurchmesser (mm)	Produkttypen
1	Radial-Gelenklager	4-150	GE...E	GE...ES	GE...ES-2RS	GEEW...ES-2RS
			GE...ESN	GE...XS/K	GE...XT	GE...ET/X
2	Schrägkugellager	25-200	GAC...S	GAC...T
3	Stangenenden und sphärisches Gleitlager	5-80	SIE...E	SA...E	GE...E	SI...ES
			SA...ES	SIB...S	SAB...S



Toleranzen für Schräg-Gelenklager

Innenring und Lagerbreite

D mm		dmp ähm		Vdp ähm	Vdmp ähm	Bs ähm		Ts ähm
über	inkl.	max	Mindest	max	max	max	Mindest	max	Mindest
-	50	0	-12	12	9	0	-2740	+250	-400
50	80	0	-15	15	11	0	-300	+250	-500
80	120	0	-20	20	15	0	-400	+250	-600
12	180	0	-25	25	19	0	-500	+350	-700
180	200	0	-30	30	23	0	-600	+350	-800

äußerer Ring

D mm		dmp ähm		Vdp ähm	Vdmp ähm	Cs ähm
über	inkl.	max	Mindest	max	max	max	Mindest
-	50	0	-14	14	11	0	-240
50	80	0	-16	16	12	0	-300
80	120	0	-18	18	14	0	-400
120	150	0	-20	20	15	0	-500
150	180	0	-25	25



Typen

(1) GE ... E-Typ: Jeder Außenring einzeln, kein Öltank. Kann radiale Lasten und kleinere axiale Lasten in beide Richtungen aufnehmen.
(2) GE ... ES-Typ: Einzelschlitz-Außenring, es gibt Öltank. Kann radiale Lasten und kleinere axiale Lasten in beide Richtungen tragen.
(3) GE ... ES-2RS-Typ, GEEW ... ES-2RS-Typ: einzelner geschlitzter Außenring, es gibt Öltanks, Seiten mit einem Ring. Kann radiale Lasten und kleinere axiale Lasten in beide Richtungen tragen.
(4) GE ... ESN-Typ: Einzelschlitz-Außenring, GE ... XSN-Typ: Doppelschlitz-Außenring (geteilter Außenring), Schmieröltank, Außenringnut. Kann radiale Lasten und kleinere axiale Lasten in beide Richtungen tragen. Da der Sprengring jedoch eine axiale Belastung aushält, verringert sich seine Fähigkeit, der axialen Belastung standzuhalten.
(5) GE ... HS-Typ: Innenring mit Öltank, doppelter halber Außenring, Verschleißspiel kann eingestellt werden. Kann radiale Lasten und kleinere axiale Lasten in beide Richtungen aufnehmen.
(6) GE ... Typ DE1: Innenring aus gehärtetem Wälzlagerstahl, Außenring aus Wälzlagerstahl. Beim Zusammenbau des Innenprofils mit Schmiernut und -bohrung. Innendurchmesser von weniger als 15 mm Lagern, keine Schmiernut und -loch. Kann radiale Lasten und kleinere axiale Lasten in beide Richtungen tragen.
(7) GE ... Typ DEM1: Innenring aus gehärtetem Wälzlagerstahl, Außenring aus Wälzlagerstahl. Beim Einbau des extrudierten Innenlagers in das Lager wird der Druck auf die Außenseite der Lagernut axial fixiert. Kann radiale Lasten und kleinere axiale Lasten in beide Richtungen aufnehmen.
(8) GE ... DS-Typ: Außenring-Passnut und Schmiernut. Nur die großen Lager. Kann eine radiale Belastung und eine kleinere axiale Belastung in jede Richtung tragen (die Seite der Passnut kann keine axiale Belastung tragen)



LAGER NR.		MASSE							Belastungswerte		Gewicht
GROSSE SERIE		d	D	B	C	r1	r2	a°	Dynamisch	Statistik	KG
GEG4C	GE4FW	4	14	7	4	0.3	0.3	20	3.6	9.1	0.005
GEG5C	GE5FW	5	16	9	5	0.3	0.3	21	5.8	14	0.007
GEG6C	GE6FW	6	16	9	5	0.3	0.3	21	5.8	14	0.008
GEG8C	GE8FW	8	19	11	6	0.3	0.3	21	8.6	21	0.014
GEG10C	GE10FW	10	22	12	7	0.3	0.3	18	11	28	0.021
GEG12E	GE12FW	12	26	15	9	0.3	0.3	18	18	45	0.033
GEG15C	GE15FW	15	30	16	10	0.3	0.3	16	22	56	0.049
GEG17C	GE17FW	17	35	20	12	0.3	0.3	19	31	78	0.083
GEG20ES	GE20FW	20	42	25	16	0.3	0.3	17	51	127	0.153
GEG25C	GE25FW	25	47	28	18	0.6	0.6	17	65	166	0.203
GEG30C	GE30FW	30	55	32	20	0.6	0.6	17	83	212	0.304
