Wartungsfreie Ausführung mit kugelförmigem Gelenkkopflager

Produktbeschreibung

Top Bearings ist ein professioneller Marktführer in China, Hersteller von wartungsfreien Gelenkwellenlagern mit hoher Qualität und angemessenem Preis. Nehmen Sie gerne Kontakt mit uns auf.

Produktparameter

Material:	Chromstahl, Edelstahl und Kohlenstoffstahl	Oberflächenbehandlung:	Verzinkt, verchromt, vernickelt und verkupfert
Präzisionsbewertung:	ABEC-1/P0, ABEC-3/P6, ABEC-5/P5, ABEC-7/P4	Käfig:	Stahl, Messing, Nylon
Spielraum:	C0, C1, C2, C3, C4, C5 usw.	Produktionsbereich (d):	5 bis 35 mm in metrischen oder Zollgrößen
Markieren:	Kugellagerstangenköpfe, Schwenkstangenköpfe

Gelenklager, wartungsfreie Ausführung mit Gelenkkopflager

Das Stangenende besteht aus einem Standard-Gelenklager und einem Stangenkörper.

Es ist mit Links- oder Rechtsgewinde (Innengewinde) oder Außengewinde (Außengewinde) erhältlich.

Die wartungsfreien BRS-Gelenkköpfe verfügen über spezielle Gleitschichten der modernen Trockengleittechnik

Materialien, die sich durch geringe Reibung auszeichnen. Sie eignen sich besonders für Anwendungen

wo lange Standzeiten ohne Wartung erforderlich sind.

Spezifikationen und Funktionen

1. Materialien: Chromstahl, Edelstahl und Kohlenstoffstahl

2. Oberflächenbehandlung: verzinkt, verchromt, vernickelt und verkupfert

3. Produktionsbereich (d): 5 bis 35 mm in metrischen oder Zollgrößen

4. Korrosionsbeständig, selbstschmierend und hohe Tragfähigkeit

Anwendungen:

Konstruktion von Hydraulikzylindern, Umformmaschinen, Maschinenbau,

Automatisierungsausrüstung, Automobil-Stoßdämpfer, Wasserschutzmaschinenindustrie,

Textilmaschinen, Militärmaschinen usw.

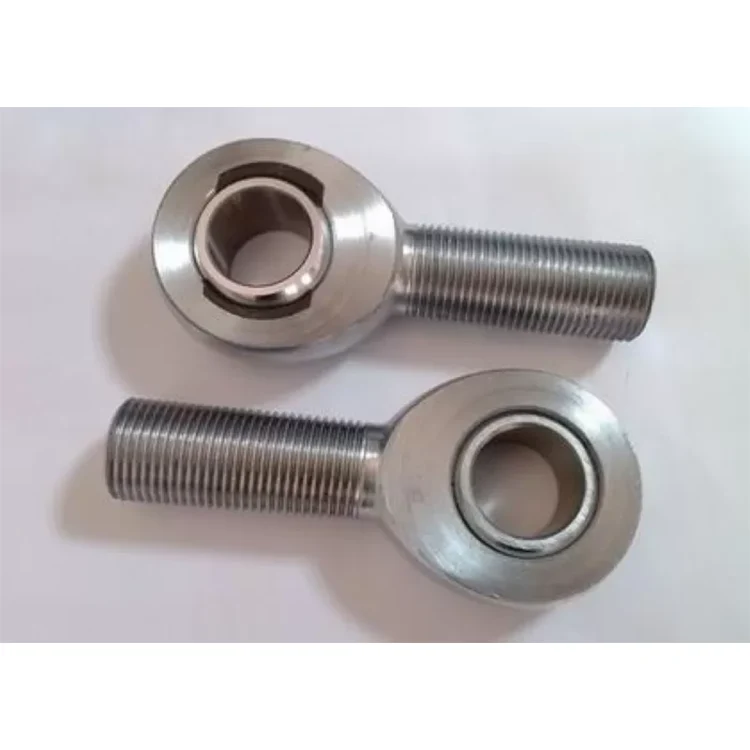

Spherical Plain Bearings Rod End Bearing Maintenance Free Type 0

Modell	Abmessung (mm)														Ladebewertung (KN)		Gewicht (kg)
Modell	d	d2	B	C1	W	d3	d4	d5	L1	L2	L	L3	d1	Î±° ≈	Dynamisch	Statisch	Gewicht (kg)
SI5T/K	5	18	8	6	9	M5X0,8	9	11	27	10	36	4.5	7.7	13	6	7.5	0.018
SI6T/K	6	20	9	6.75	11	M6X1	10	13	30	12	40	5	8.9	13	7.2	9.3	0.027
SI8T/K	8	24	12	9	13	M8X1,25	12.5	16	36	16	48	5	10.4	14	11.6	16.7	0.046
SI10T/K	10	28	14	10.5	17	M10X1,5	15	19	43	20	57	6.5	12.9	13	14.5	23.4	0.076
SI12T/K	12	32	16	12	19	M12X1,75	17.5	22	50	22	66	6.5	15.4	13	17	32	0.115
SI14T/K	14	36	19	13.5	22	M14X2	20	25	57	25	75	8	16.8	16	24	41.9	0.170
SI16T/K	16	42	21	15	22	M16X2	22	27	64	28	85	8	19.3	15	28.5	52.7	0.230
SI18T/K	18	46	23	16.5	27	M18X5	25	31	71	32	94	10	21.8	15	35	63.8	0.320
SI20T/K	20	50	25	18	32	M20X1,5	27.5	34	77	33	102	10	24.3	14	40	78.1	0.415
SI22T/K	22	54	28	20	32	M22X5	30	37	84	37	111	10	25.8	15	52	97.2	0.540
SI25T/K	25	60	31	22	36	M24X2	33.5	42	94	42	124	12	29.6	15	60	122.1	0.750
SI30T/K	30	70	37	25	41	M30X2	40	51	110	51	145	15	34.8	15	81	168.4	1.130
SI35T/K	35	80	43	28	50	M36X2	46	56	125	56	165	15	37.7	17	100	205.7	1.600

Modell	Abmessung (mm)											Ladebewertung (KN)		Gewicht (kg)
Modell	d	d2	B	C1	d3	h	L1	L2	L	d1	Î±° ≈	Dynamisch	Statisch	Gewicht (kg)
SA5T/K	5	18	8	6	M5X0,8	33	33	19	42	7.7	13	4	7.5	0.013
SA6T/K	6	20	9	6.75	M6X1	36	36	22	46	8.9	13	4.4	9.3	0.020
SA8T/K	8	24	12	9	M8X1,25	42	42	25	54	10.4	14	8	16.7	0.033
SA10T/K	10	28	14	10.5	M10X1,5	48	48	29	62	12.9	13	12.9	23.4	0.056
SA12T/K	12	32	16	12	M12X1,75	54	54	33	70	15.4	13	17	32	0.087
SA14T/K	14	36	19	13.5	M14X2	60	60	38	78	16.8	16	24	41.9	0.129
SA16T/K	16	42	21	15	M16X2	66	66	40	87	19.3	15	28.5	52.7	0.189
SA18T/K	18	46	23	16.5	M18X1,5	72	72	44	95	21.8	15	35	63.8	0.267
SA20T/K	20	50	25	18	M20X1,5	78	78	47	103	24.3	14	40	78.1	0.348
SA22T/K	22	54	28	20	M22X1,5	84	84	51	111	25.8	15	52	97.2	0.443
SA25T/K	25	60	31	22	M24X2	94	94	58	124	29.6	15	60	122.1	0.600
SA30T/K	30	70	37	25	M30X2	110	110	71	145	34.8	15	81	168.4	1.030
SA35T/K	35	80	43	28	M36X2	125	125	77	165	37.7	17	100	205.7	1.600

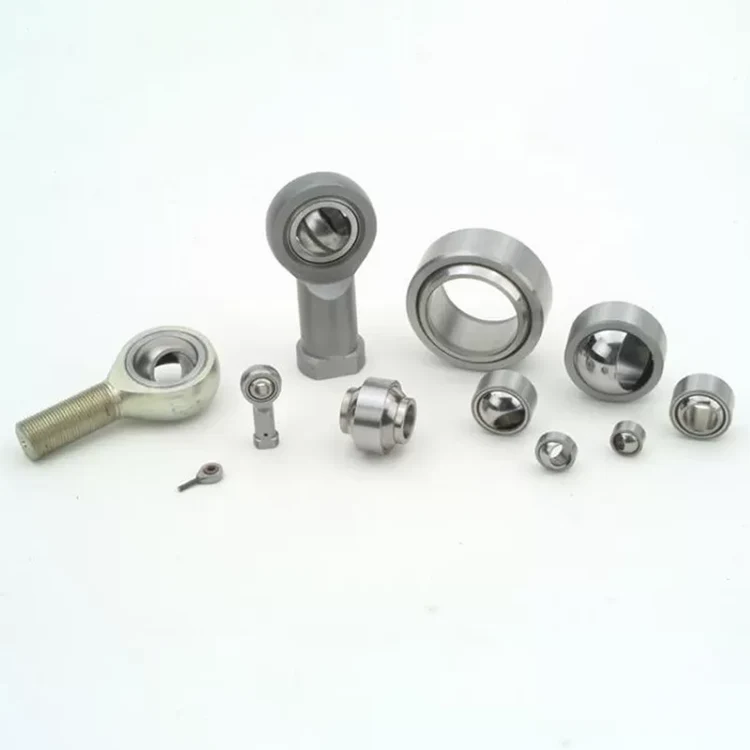

Spherical Plain Bearings Rod End Bearing Maintenance Free Type 1
