Oiles Aluminiumbronzebuchse C95400

Bei Top Bearings finden Sie eine riesige Auswahl an Oiles-Aluminiumbronze-Buchsen C95400 aus China.

Produktparameter

Zertifizierung:	SEA430B,C86300,DIN1709,FIBRO	Lieferfähigkeit:	CNC-Bronzelager online – Hersteller kundenspezifischer Buchsen – Lieferanten von Gleitlagern
Material:	Aluminiumbronze mit Graphit	Eigenschaften:	Wartungsarme und wartungsfreie Gleitlager
Markieren:	C95400 Aluminiumbronzebuchse , SEA430B Aluminiumbronzebuchse

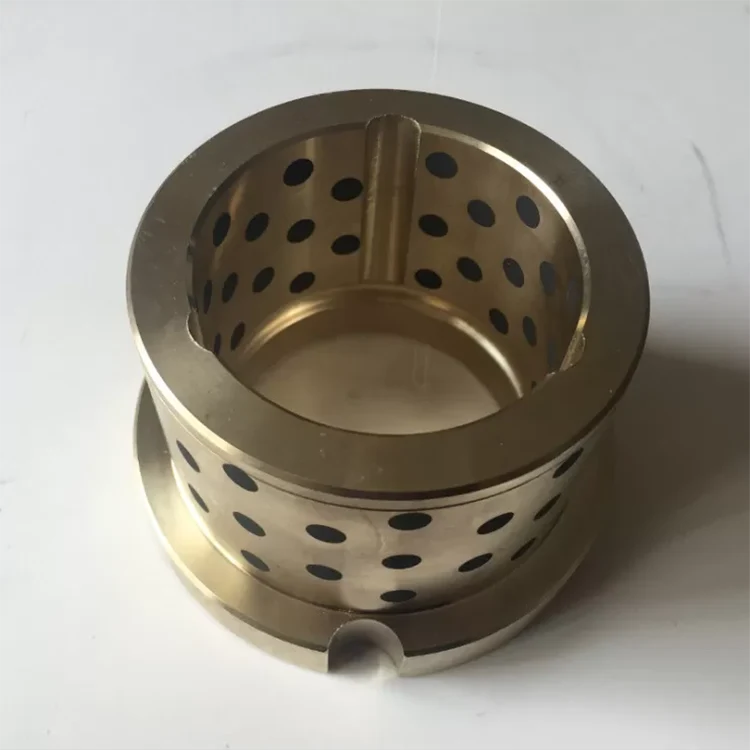

C95400 Graphit verstopfte Oiles Aluminiumbronzelager Gussbronzebuchsen

Aluminiumbronzebuchse ist eine Art ölfreies Lager. Sie wird auch Führungsbuchse, Gusslager, Gleitlager, Vollbronzelager, Lager mit Graphiteinlage, Festgleitlager, Öl 500 und selbstschmierendes Lager genannt.



Gussbronzebuchsen

Aluminiumbronze ist die Standardlegierung auf Kupferbasis mit der höchsten Festigkeit. VIIPLUS produziert C95400, C95500 und C95900 in Standardgrößen von Gussbronzebuchsen. Aluminium fungiert in Verbindung mit Eisen und Nickel in C95500 als Festiger in diesen Legierungen. Alle Aluminiumbronzen können wärmebehandelt werden, wodurch die Zugfestigkeit weiter erhöht wird.

Chemische Zusammensetzung Masse/%
Cu	Sn	Al	Fe	Mn	Ni	Pb	Si	P	Zn
Min. 83,0	-	10,5-11,5	3,0-5,0	0.5	1.5	-	-	-	-



Mechanische Eigenschaften
Zugfestigkeit Mpa (Min)	Streckgrenze MPa (Min)	Dehnung %	Brinellhärte (HB)
586	221	12	170

Notiz:

1,In der chemischen Zusammensetzung stellen Einzelwerte Maxima dar.

2, Die mechanische Leistung des Härtewerts dient nur als Referenz



C95400 US-Standard-Aluminiumbronzelegierung

Eisenhaltige Aluminiumbronze mit hoher Festigkeit und Gleitwirkung, guter Korrosionsbeständigkeit, guter Verarbeitung unter Heißdruck, Schweißen und Gasschweißen, aber schlechtem Löten.
Es zeichnet sich durch eine gute Verschleißfestigkeit aus.
Aluminiumbronze, die Eisen- und Aluminiumelemente enthält, weist eine hohe Festigkeit und Abriebfestigkeit auf. Nach dem Abschrecken und Anlassen kann die Härte verbessert werden. Es verfügt über eine gute Korrosionsbeständigkeit und Oxidationsbeständigkeit bei hohen Temperaturen.
Die Bearbeitbarkeit ist in Ordnung, aber das Schweißen ist beim Faserschweißen nicht einfach, die Heißverarbeitung unter Druck ist gut.

Das mit Aluminiumbronze-Graphit eingelegte Lager basiert auf einer Aluminiumbronze-Matrix, entsprechend den Arbeitsbedingungen in einem bestimmten Verhältnis in den Bearbeitungslöchern seiner Arbeitsfläche und gefüllt mit Festschmierstoff nach der CNC-Bearbeitungszentrumsbearbeitung. Aluminiumbronze hat eine gute Korrosionsbeständigkeit, die Oberfläche ist Mit Graphitöl eingelegt, um eine nicht schmierende Feststoffschmierung zu erreichen. Durch die Zugabe von Eisen und Nickel im Matrixmaterial werden die Härte und Tragfähigkeit des Produkts offensichtlich verbessert und das Produkt weist eine gute Selbstschmierleistung und Verschleiß auf Beständigkeit und Korrosionsbeständigkeit. Die Produkte eignen sich hauptsächlich für Anlässe mittlerer Geschwindigkeit und mittlerer Belastung.

Massiver metallischer selbstschmierender Lagerstopfen aus Bronze, Graphitflansch, Gussbronze, Lagerbronzeschmierung



Materialstruktur

Aluminiumbronze + feste Schmierstoffe



Eigenschaften

Kostengünstig und höhere Crashfestigkeit im Vergleich zum Zinnbronze-Typ.

Seine Enden können sogar mit Maschinenteilen verschweißt und zusammengebaut werden.



Verfügbarkeit

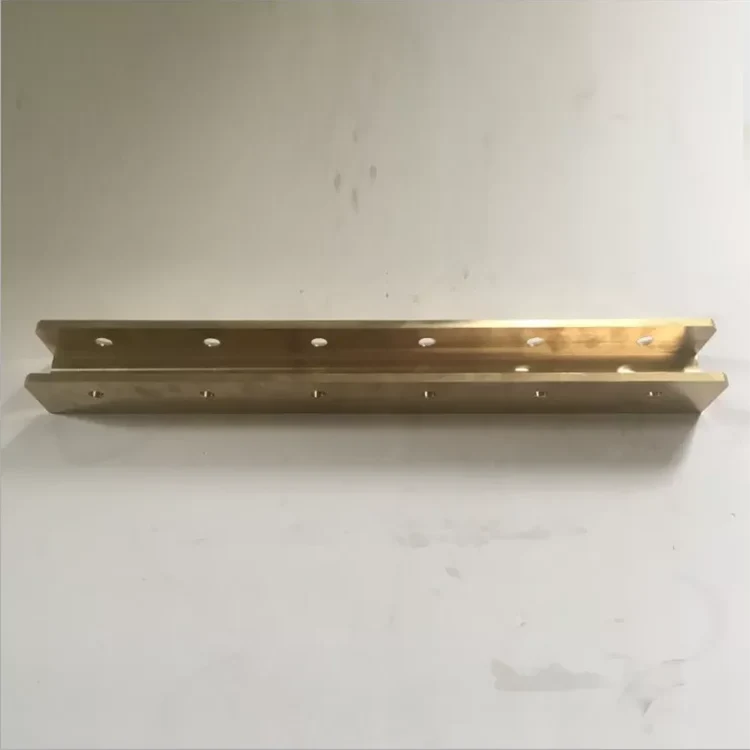

Zylinderbuchse, Flanschbuchse, Anlaufscheibe und Gleitplatte gehören zur Standardfertigung.

Sonderausführungen und Materialien können nach Ihrem Entwurf angefertigt werden.



Anwendung

Aluminiumbronzebuchsen werden häufig in Metallurgiemaschinen, Baumaschinen, Ailtransportmaschinen und anderen Bedingungen verwendet, in denen Öl schwer nachzufüllen ist.

Technische Daten der Bronzebuchsen C95400

Max. dynamische Belastung	70N/mm2
Max. Temperatur	300
Grundhärte	HB60-90
Reibungskoeffizient	<0,15
Höchste Gleitgeschwindigkeit	2m/s



Beschreibung

TOB-50-Flansch, selbstschmierende Lager aus massiver Bronzemetallic

Kupfergussbronzelager / Flanschbronzelager

Gussbronzelager mit Graphitstopfen

Eigenschaften

TOB-50 Flansch

1. Kann über einen längeren Zeitraum ohne Öl funktionieren

2. Extrem hohe Belastbarkeit, guter Verschleißschutz und geringere Reibung

3. Besonders geeignet für niedrige Geschwindigkeit und hohe Last

4. Geeignet für Hin- und Herbewegungen, Oszillationen oder intermittierende Bewegungen, bei denen die Bildung eines Ölfilms schwierig ist

5. Gute chemische Beständigkeit und Korrosionsschutzeigenschaften

6. Kann in einem breiten Temperaturbereich von -40 °C bis +300 °C verwendet werden



Struktur

Das TOB-50-Flanschmaterial besteht aus robustem Gussmetall auf Bronzebasis mit eingebetteten speziellen Festschmierstoffen. Das Grundmetall hält hohen Belastungen stand und die Festschmierstoffe sorgen für Selbstschmierung. Das Lager zeigt eine hervorragende Leistung ohne Vorschmierung unter Bedingungen extrem hoher/niedriger Temperatur und niedriger Geschwindigkeit. Dieses Material bietet eine wartungsfreie Lagerlösung, insbesondere bei hoher Belastung und intermittierenden oder oszillierenden Bewegungen.



Technische Daten

Grad	50#	50S1	50S2	50S3	650S5
Material	CuZn25AI5Mn4Fe3	CuSn5Pb5Zn5	CuAI10Ni5Fe5	CuSn12	CuZn25AI5Mn4Fe3
Dichte	8	8.9	7.8	8.9	8
Härte	â¥210	â¥70	â¥150	â¥75	â¥235
Zugfestigkeit	â¥750	â¥250	â¥500	â¥270	â¥800
Streckgrenze	â¥450	â¥90	â¥260	â¥150	â¥450
Verlängerung	â¥12	â¥13	â¥10	â¥5	â¥8
Koeffizient der linearen Ausdehnung	1,9×10-5/â	1,8×10-5/â	1,6×10-5/â	1,8×10-5/â	1,9×10-5/â
Max.Temp.	-40~+300℃	-40~+400â	-40~+400â	-40~+400â	-40~+300℃
Max. dynamische Belastung	100	60	50	70	120
Max. Geschwindigkeit (trocken)	15	10	20	10	15
N/mm²*m/s (Schmierung)	200	60	60	80	200
Kompressionsverformung	< 0,01 mm	< 0,05 mm	< 0,04 mm	< 0,05 mm	< 0,005 mm



Chemische Zusammensetzungen

Produkt Nr.	Chemische Zusammensetzungen
TOB-50	Cu	Zn	Al	Fe	Mn	Si	Ni	Sn	Pb
	60~66	22~28	5,0 ~ 8,0	2,0 ~ 4,0	2,5~5,0	<0,1	<0,5	<0,2	<0,2



Lagerformen in Standardabmessungen erhältlich

· Zylindrische Buchsen

· Flanschbuchsen

· Gleitplatten



Auf Bestellung gefertigte Lagerformen: Standardformen in Sonderabmessungen, Anlaufscheiben, Anlaufscheiben mit Flanschen, Halblager, Sonderformen durch Stanzen oder Tiefziehen, kundenspezifische Lagerkonstruktionen



Typische Anwendungen

Diese Art von Lager kann unter trockenen, hohen Temperaturen, hohem Druck, korrosiven Umgebungen, Wasser oder anderen chemischen Umgebungen eingesetzt werden, wenn kein Öl eindringen kann. Es wird häufig in der Automobilindustrie, in der Wassertechnik, bei Dammtoren, in der Kunststoffindustrie, in Folgegussmaschinen, in Stahlwalzen in der Metallurgieindustrie, in Mineralmaschinen, Schiffen, Turbogeneratoren, Hydraulikturbinen und Spritzgussmaschinen eingesetzt.
